Кастомизация физической модели данных в SAP PowerDesigner

УПРАВЛЕНИЕ ДАННЫМИ  Кастомизация Категория:  УПРАВЛЕНИЕ ДАННЫМИ
Опубликовал:         03.05.2020               print

Проблема дискоммуникаций особенно наблюдается в больших компаниях, а на стыке бизнеса и IT тем более. Чтобы не потерять контроль при автоматизации бизнес-процессов и, самое главное, в долговременном жизненном цикле системы, основанной на данных, необходимы модели данных: концептуальные, логические, физические.
Модель данных - это инструмент общения между деловыми людьми, ИТ-архитекторами, аналитиками, программными разработчиками. Продвинутый бизнес заинтересован в актуальных моделях данных, проверено на практике.
Модель данных - набор уникально связанных [нормализованных] таблиц, содержащих детальные данные, отслеживающих историю изменений и предназначенных для поддержки одной или нескольких функциональных областей бизнеса.


Многолетним лидером в построении моделей данных является система SAP (ранее Sybase) PowerDesigner (PD). В своей деятельности у меня получилось "совместить" логическую (Logical Data Model (LDM) и физическую (Physical Data Model (PDM) модели данных благодаря замечательной особенности PD - возможности расширения моделей, в частности, PDM.

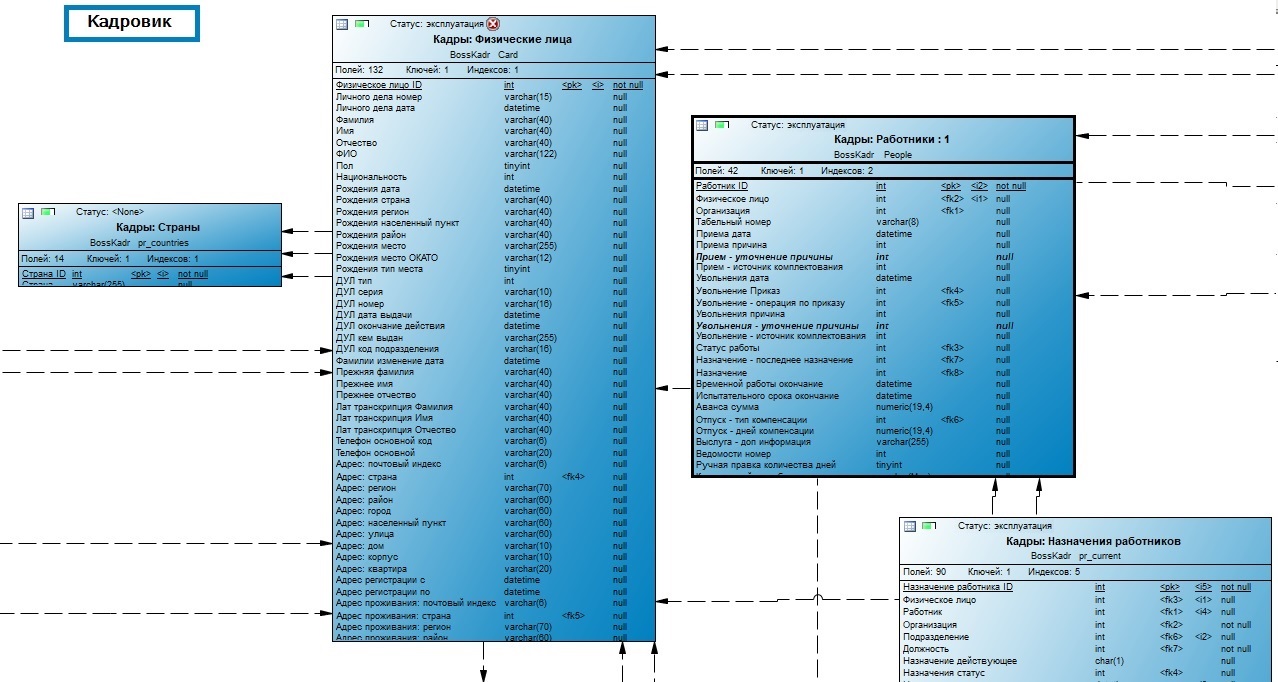

Вот как выглядит фрагмент одной из доработанных ER-диаграмм:



Диаграмма «Сущность-Связь» описывает сущности (таблицы) и атрибуты (столбцы), а также связи между сущностями. Качественная, подробная модель данных рассказывает как устроен бизнес, а ER-диаграмма - экспресс-взгляд на бизнес.

Как кастомизировать физическую модель данных? Разберём на рабочем примере со многими содержательными картинками.
Прежде всего настраиваем опцию визуализации ER-диаграмм. Идем в главное меню: Tools -> Model Options -> в окне слева в дереве выбираем "Naming Convertion" -> справа, вверху радиокнопки "Display": Name (бизнес-наименования пишем на русском) или Code (системные наименования пишем на английском) полей, выбираем бизнес-наименование. Каждый объект моделей любого типа в SAP PowerDesigner имеет обязательные уникальные Name и Code. Мы будем использовать понятные бизнесу наименования, придерживаясь корпоративного глоссария. Поскольку в списочных представлениях многих систем отчетности, управления базами данных, BI-разработки, Data Tools объекты упорядочиваются по алфавиту, то и в Name и в Code ключевые слова выносим в начало наименований.
Например, Договора номер, Договора дата, Договора статус.

Существенная выгода от упрощения кросс-функциональных коммуникаций будет, если далее эти наименования распространять в разрабатываемые системы, в частности, Name - как заголовки (Caption) столбцов в отчетах, как подписи (Label) полей в экранных формах.

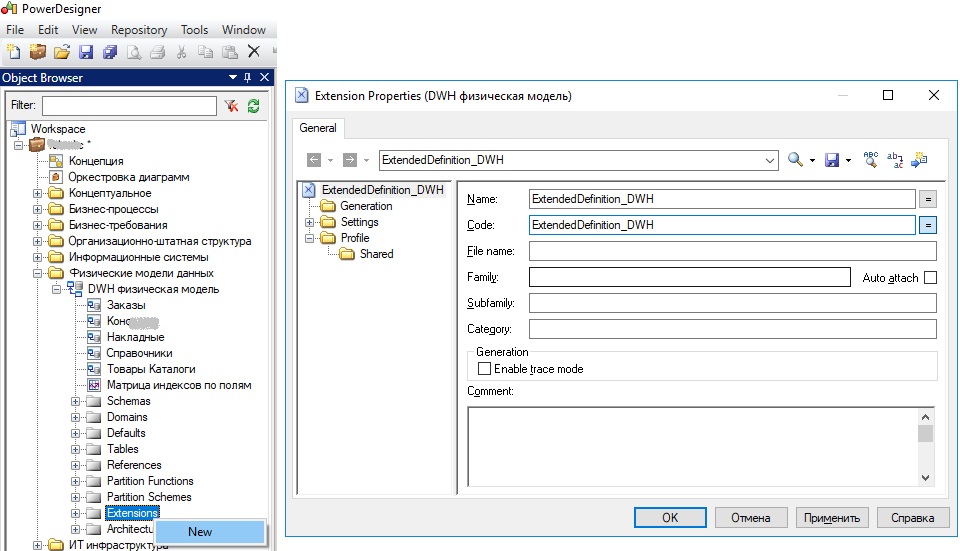

Расширение создается по нажатию правой кнопки мыши в разделе «Extensions» и хранится в файле модели. Вообще все добавления в расширение инициируются по нажатию правой кнопки мыши.

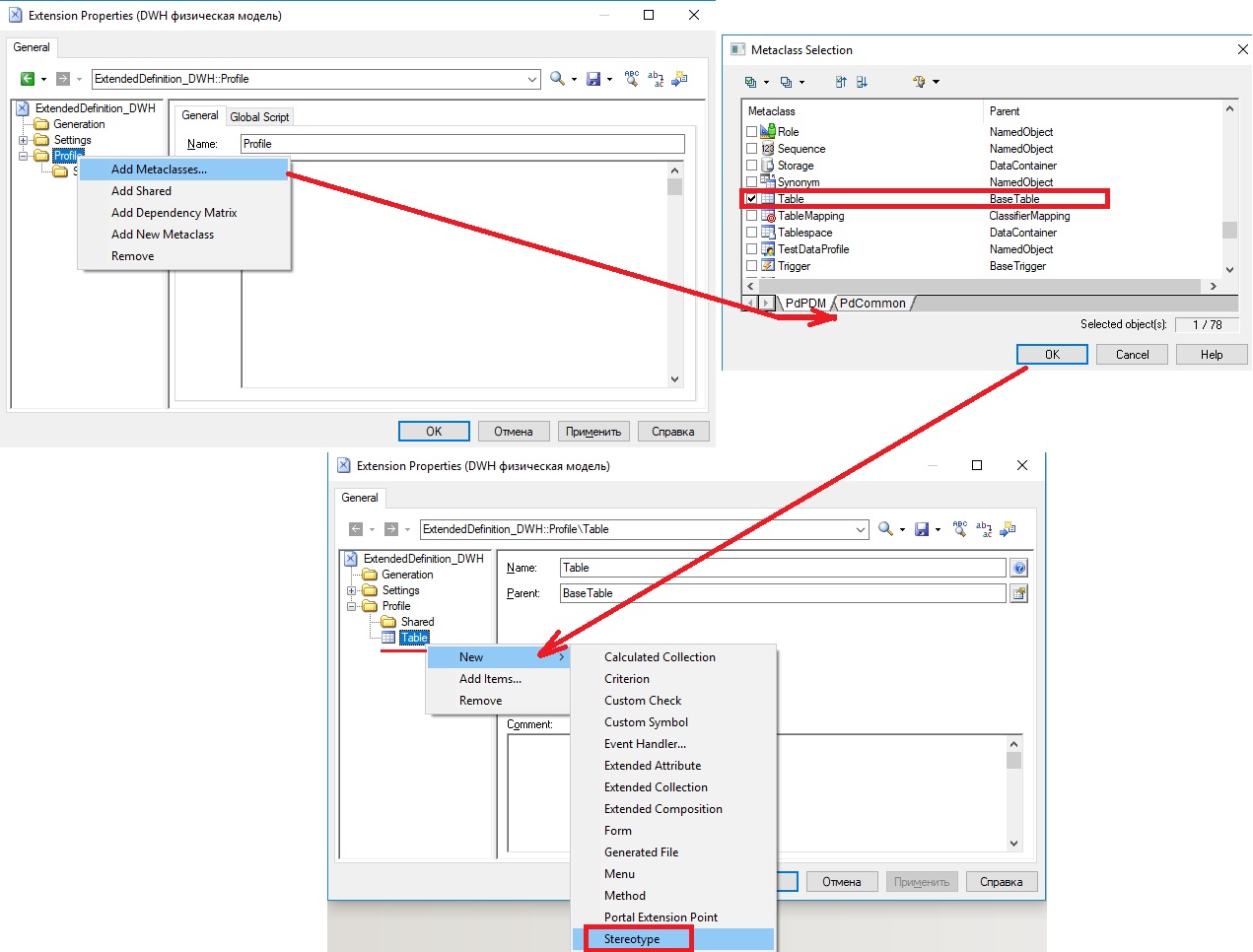

В созданное расширение добавим базовый метакласс «Table», а затем будем настраивать его свойства и методы. Впоследствии в модели данных этот метакласс нужно применять при создании таблиц, на которые будут автоматически распространяться произведенные настройки.

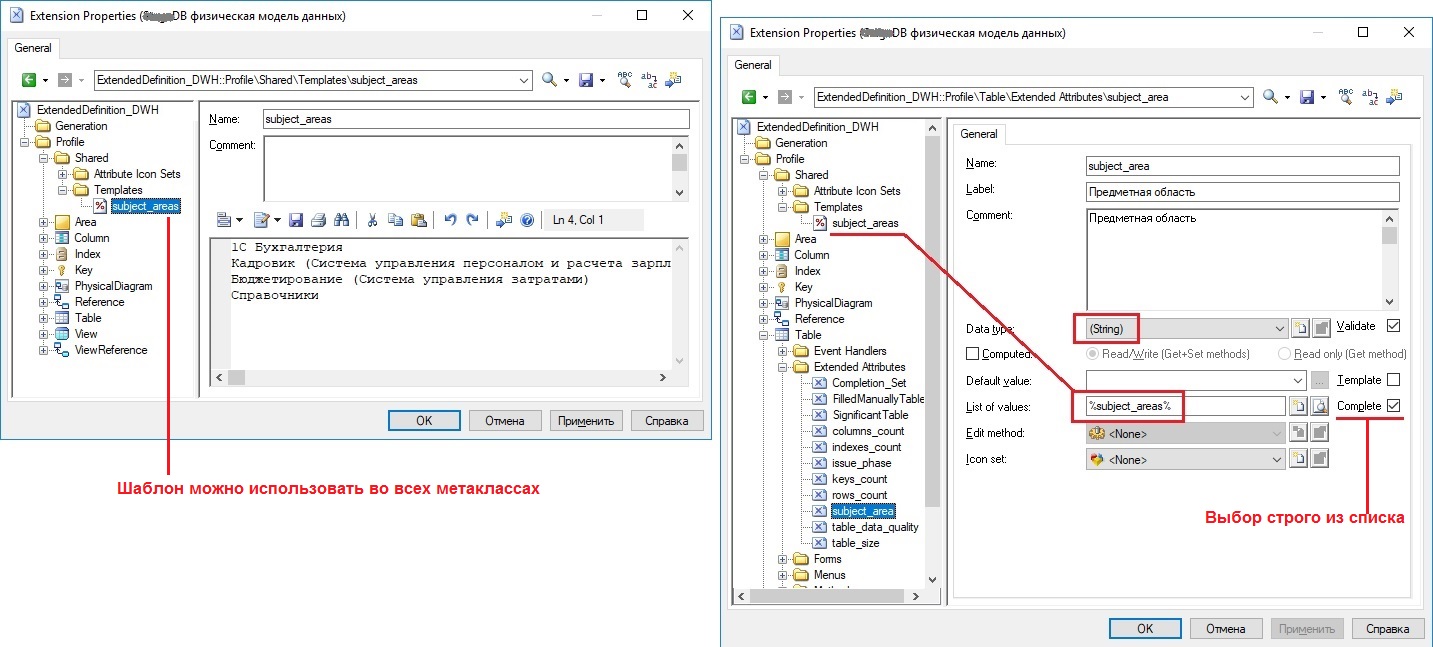

Добавим дополнительные атрибуты метакласса «Table», которые могут иметь различные типы данных, в том числе строковый с выбором из предопределённого списка. Так, атрибут «Предметная область» позволит классифицировать таблицы модели по областям бизнеса, а также можно прописать в обработчике код, который будет раскрашивать соответствующие им графические объекты в ER-диаграммах.




Для дополнительного атрибута можно сформировать набор иконок, которые будут отображаться на ER-диаграмме в зависимости от значения атрибута. Например, атрибутом «Процент готовности» будем информировать о стадии завершенности проектирования таблицы.

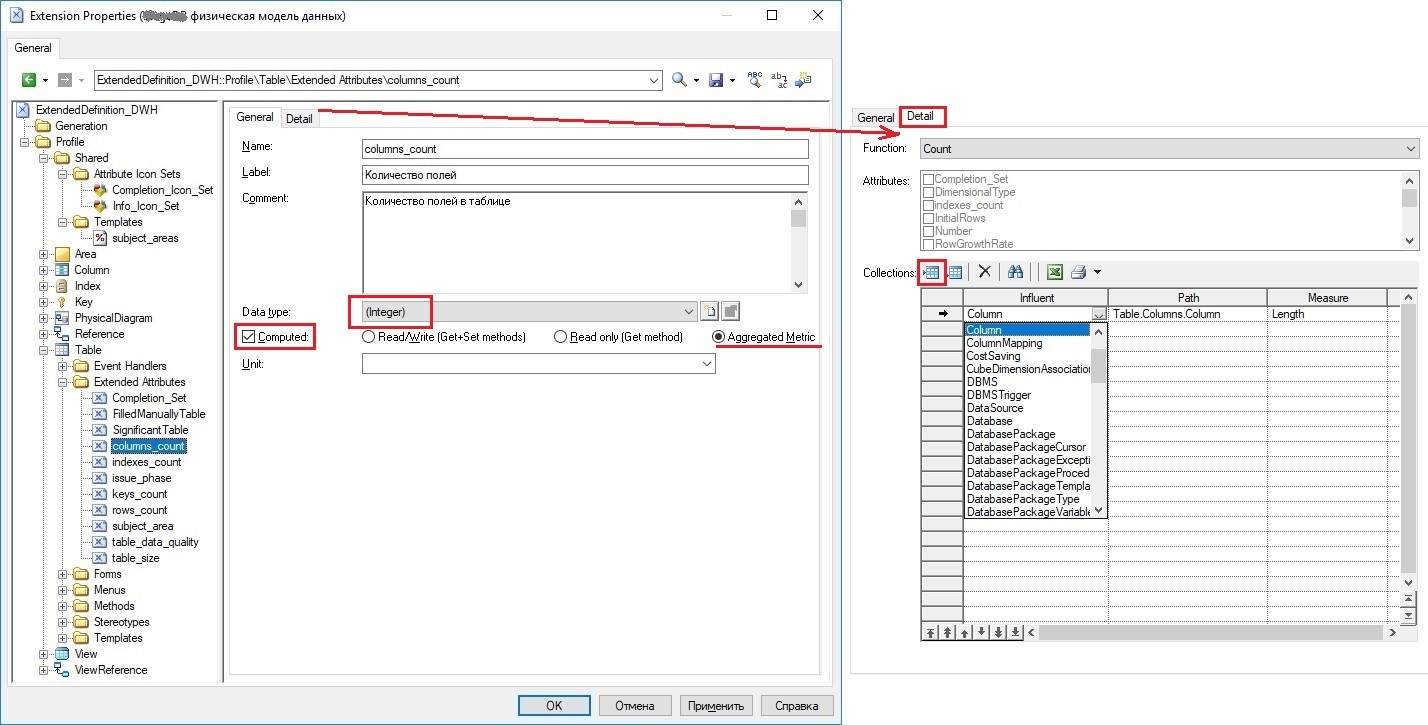

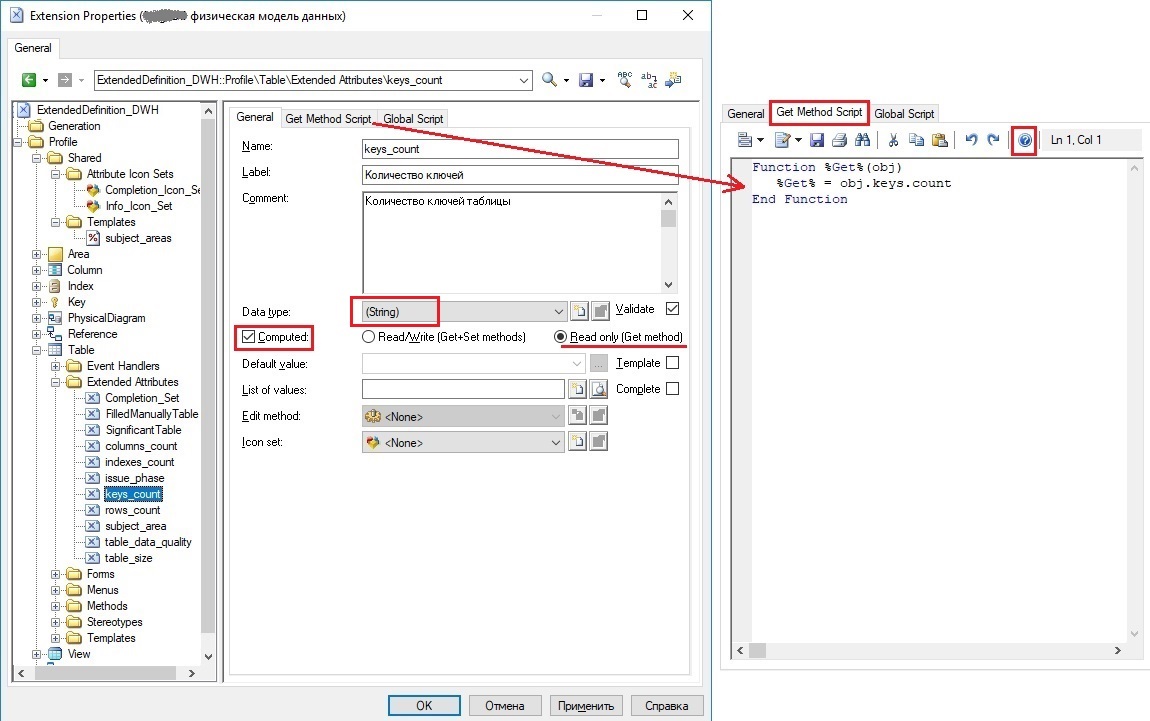

Дополнительные атрибуты могут быть вычисляемыми как посредством утилизации метода Get:




так и посредством употребления готовой агрегатной метрики:

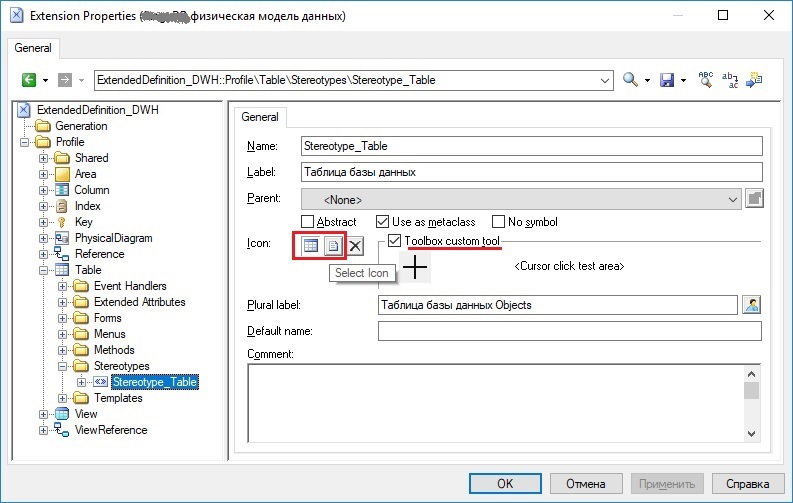

В разделе «Stereotypes» сотворим новый стереотип Stereotype_Table и включим опцию «Toolbox custom tool», чтобы в панели инструментов для ER-диаграмм появилась выбранная нами иконка метакласса.

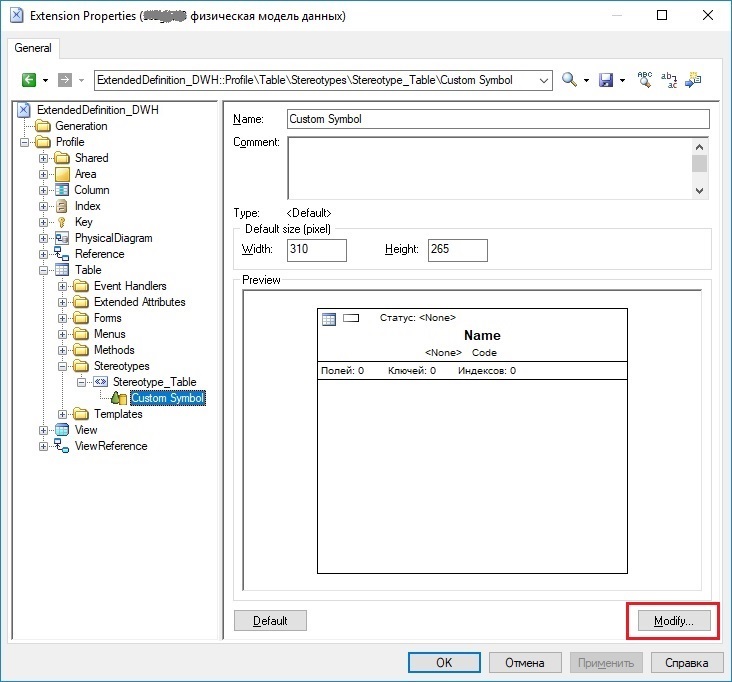

Именно в стереотипе для метакласса можно создать кастомный графический символ (Custom Symbol), который будет отображаться на ER-диаграммах.

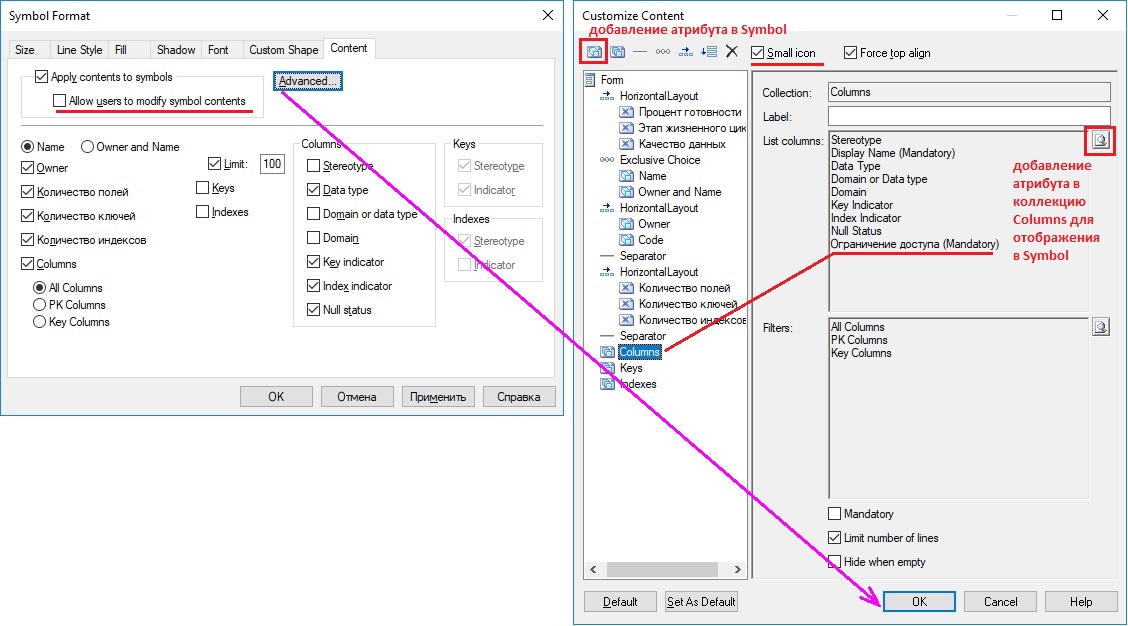

Конкретизируем контент графического символа: размер символа, стили линий, цвета фона, теней, вид шрифта для каждого атрибута и собственно содержание Custom Symbol. Здесь, в вёрстке важно задействовать те атрибуты и коллекции, которые будут точно полезны на ER-диаграммах, не перегружая её информацией. Сохраненные изменения в метаклассе будут автоматически применены к объектам модели, которые унаследованы от этого метакласса.

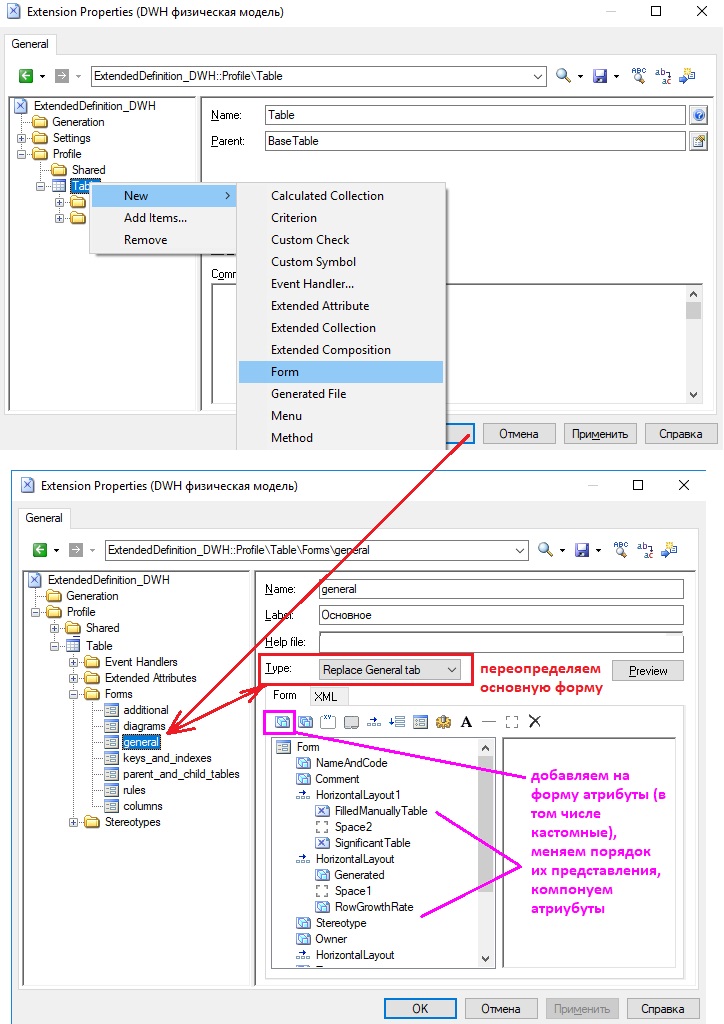

Для объектов модели можно создать новые и переопределить существующие экранные формы-карточки, вытягивая на них ранее созданные дополнительные атрибуты и коллекции. Форма-карточка открывается в модальном режиме при двойном клике мыши на графическом символе ER-диаграммы или на строке в списочной форме.

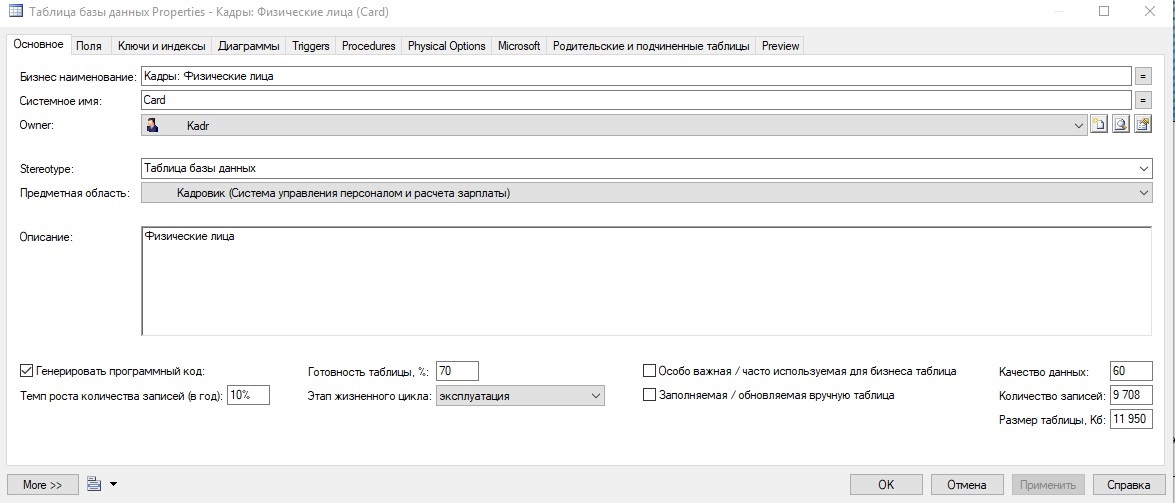

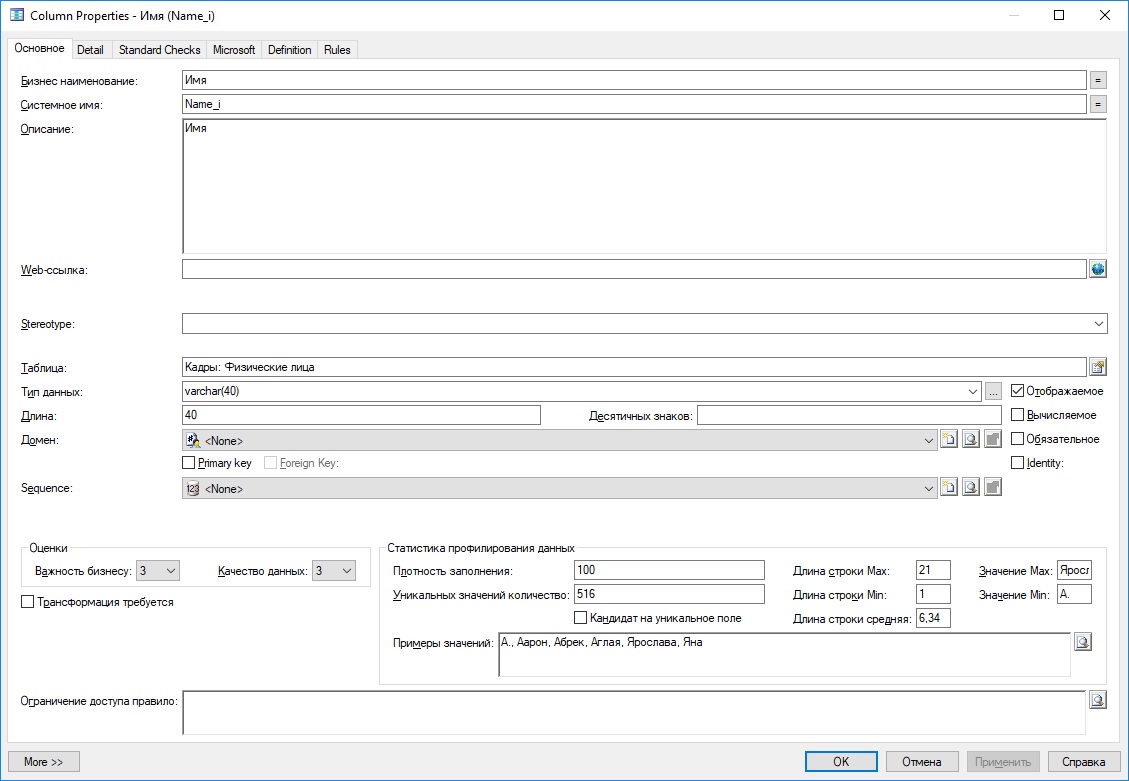

Вот так можно изменить (см. ниже) основную форму для объектов «Таблица». Видоизмененная форма показывается тогда, когда заполнен атрибут «Stereotype».

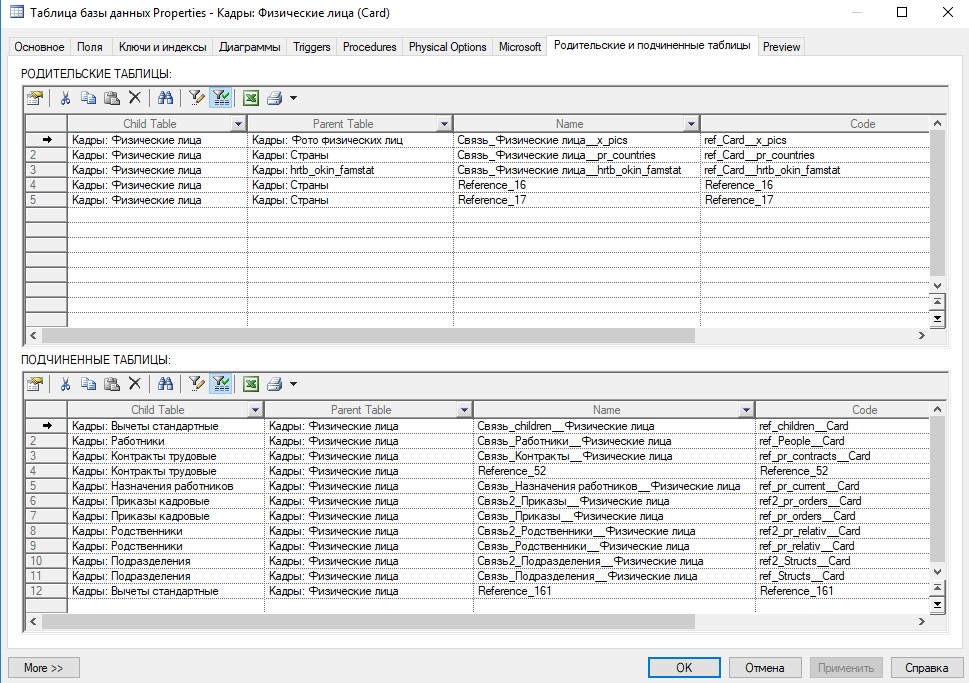

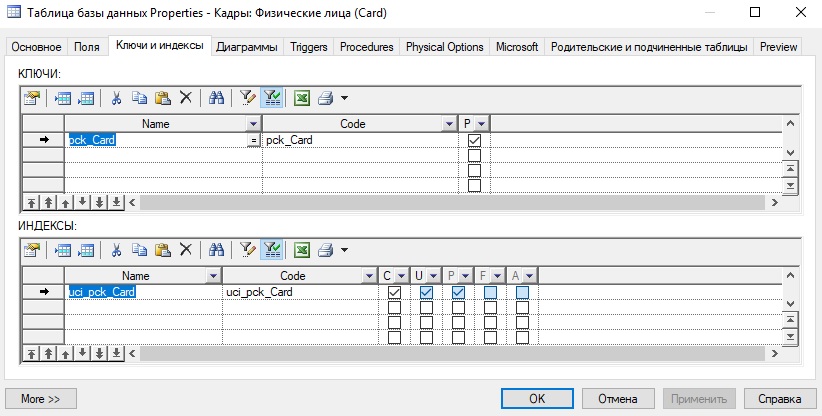

На других вкладках задействованы коллекции ключей (Keys), индексов (Indexes) и родительских & подчиненных таблиц.






Добавив в расширение модели метаклассы «Column», «Reference», «View» и др., их можно кастомизировать аналогично. Например, вот так была переопределена основная форма для поля (полей) таблицы с добавлением на неё дополнительных атрибутов:

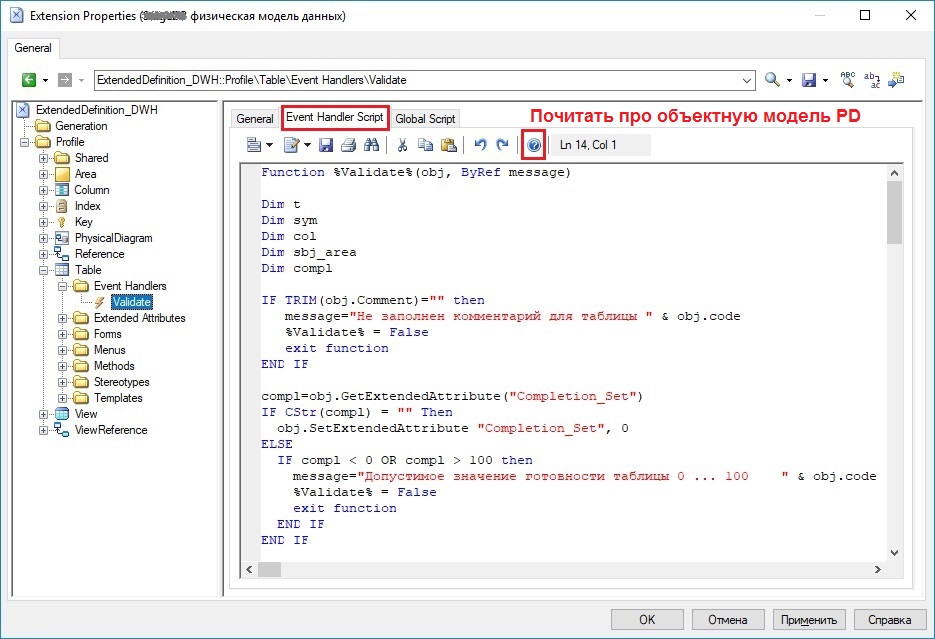

Объекты метаклассов имеют собственные события, для которых можно программировать обработчики на языке VBScript. Например, событие Validate возникает при нажатии кнопок «ОК», «Применить» в форме-карточке объекта или при переходе к другой строке для измененной строки в списочной форме объектов. Можно перехватывать это событие, выполнять какие-то действия, проверять значения атрибутов и либо позволять ( %Validate% = True ), либо отменять ( %Validate% = False ) изменения.




Благодаря развитой объектной модели SAP PowerDesigner дозволяет разрабатывать собственные методы (см. раздел «Methods») на языке VBScript и подключать их в контекстное меню (см. раздел «Menus») для объектов метакласса, т.е. в меню, которое показывается по щелчку правой кнопки мыши на графическом символе объекта.
Ниже приведены два рабочих метода:

  • • Импорт описаний полей и таблиц из подготовленного файла Excel;
  • • Создание RI-связей между таблицами из подготовленного файла Excel и их отрисовка в ER-диаграмме.


Sub %Method%(obj)

' Импорт описаний полей и таблиц из подготовленного файла Excel

Dim model
Dim tab
Dim col
Dim objExcel
Dim wBook
Dim ExcelFileFullName
Dim fso
Dim i, tblOwner, tblCode, tblComm, clnCode, clnComm, WhatDo

Set model = ActiveModel ' Current active model
If (model Is Nothing) Or (Not model.IsKindOf(PdPDM.cls_Model)) Then
   MsgBox "Текущая модель НЕ является физической моделью данных (PDM)"
   Exit sub
End If


ExcelFileFullName = TRIM(InputBox("Введите полное (включая путь) имя Excel-файла с описаниями полей и таблиц. Шаблон вида:" & vbNewLine & vbNewLine _
    & "В первой строке 1-го листа Excel - наименования столбцов (наименования могут быть произвольными), в следующих строках:" & vbNewLine _
    & "1-ый столбец - Owner таблицы" & vbNewLine _
    & "2-ой столбец - Системное имя таблицы" & vbNewLine _
    & "3-ий столбец - Комментарий к таблице (должен быть заполнен в строке только один раз для последнего поля каждой таблицы!" & vbNewLine _
    & "4-ый столбец - Системное имя поля" & vbNewLine _
    & "5-ый столбец - Комментарий к полю" ))
IF ExcelFileFullName = "" Then
  Exit sub
End If

Set fso = CreateObject("Scripting.FileSystemObject")
If fso.FileExists(ExcelFileFullName) Then
Else
  MsgBox "НЕ существует файла  " & ExcelFileFullName
  Exit sub
End If


WhatDo = MsgBox("Импортировать описания полей и таблиц:" & vbNewLine & vbNewLine _
         & "ДА  - добавить к уже существующим описаниям в модели" & vbNewLine _
         & "НЕТ - заместить, обновить описания из файла" , 4 + 32, "")


Set objExcel = CreateObject("Excel.Application")
objExcel.Visible = True
Set wBook = objExcel.Workbooks.Open(ExcelFileFullName)


For i = 2 To 64000
  If TRIM(wBook.Sheets(1).Cells(i, 2)) = "" Then
    Exit For    ' выход из цикла, если закончился список полей в Excel-файле
  End if
  tblOwner = TRIM(wBook.Sheets(1).Cells(i, 1)) ' Owner таблицы
  tblCode  = TRIM(wBook.Sheets(1).Cells(i, 2)) ' системное имя таблицы
  tblComm  = TRIM(wBook.Sheets(1).Cells(i, 3)) ' Комментарий к таблице
  clnCode  = TRIM(wBook.Sheets(1).Cells(i, 4)) ' Системное имя поля
  clnComm  = TRIM(wBook.Sheets(1).Cells(i, 5)) ' Комментарий к полю

  For Each tab In ActiveModel.tables
    If UCase(tblCode) = UCase(TRIM(tab.Code))   AND   Instr(UCase(tab.Owner), UCase(tblOwner)) > 0   AND   NOT tab.isShortcut Then
        If WhatDo = 6 Then
          tab.SetAttribute "Comment",  TRIM( TRIM(tab.GetAttribute("Comment")) & " " & tblComm )
        Else
          tab.SetAttribute "Comment",  tblComm
        End if
        For Each col In tab.columns
           If UCase(clnCode) = UCase(TRIM(col.Code)) Then
               output  tab.Code & "." & col.Code & "  Комментарий к полю:  " & col.Comment  & "  ДОБАВЛЯЕТСЯ: " & clnComm
               If WhatDo = 6 Then
                 col.SetAttribute "Comment",  TRIM( TRIM(col.GetAttribute("Comment")) & " " & clnComm )
               Else
                 col.SetAttribute "Comment",  clnComm
               End if
           End if
        Next
    End if
  Next  ' цикл по таблицам модели
Next

wBook.Close             ' обязательно осовбождаем ресурсы при завершении процедуры
Set objExcel = Nothing  ' обязательно осовбождаем ресурсы при завершении процедуры

MsgBox "Завершен импорт описаний полей и таблиц из файла  " & ExcelFileFullName


End Sub

Sub %Method%(obj)

' Создание RI-связей между таблицами из подготовленного файла Excel и их отрисовка в ER-диаграмме

Dim mdl
Dim prntTbl
Dim prntCol
Dim chldTbl
Dim chldCol
Dim prnt
Dim Pcolumn
Dim chld
Dim Ccolumn
Dim ref
Dim newRef
Dim refFound
Dim joins
Dim j
Dim symbl
Dim ExcelFileFullName
Dim fso
Dim objExcel
Dim wBook
Dim i
Dim tab
Dim tblOwner

SET mdl = ActiveModel
If (mdl Is Nothing) Or (Not mdl.IsKindOf(PdPDM.cls_Model)) Then
   MsgBox "Текущая модель НЕ является физической моделью данных (PDM)"
   Exit sub
End If



ExcelFileFullName = TRIM(InputBox("Введите полное (включая путь) имя Excel-файла с описаниями полей и таблиц. Шаблон вида:" & vbNewLine & vbNewLine _
    & "В первой строке 1-го листа Excel - наименования столбцов (наименования могут быть произвольными), в следующих строках:" & vbNewLine _
    & "1-ый столбец - Owner таблиц" & vbNewLine _
    & "2-ой столбец - Системное имя (родительской) Parent-таблицы" & vbNewLine _
    & "3-ий столбец - Системное имя PK-поля Parent-таблицы" & vbNewLine _
    & "4-ый столбец - Системное имя (подчиненной) Child-таблицы" & vbNewLine _
    & "5-ый столбец - Системное имя FK-поля Child-таблицы" ))
IF ExcelFileFullName = "" Then
  Exit sub
End If

Set fso = CreateObject("Scripting.FileSystemObject")
If fso.FileExists(ExcelFileFullName) Then
Else
  MsgBox "НЕ существует файла  " & ExcelFileFullName
  Exit sub
End If



Set objExcel = CreateObject("Excel.Application")
objExcel.Visible = True
Set wBook = objExcel.Workbooks.Open(ExcelFileFullName)


For i = 2 To 64000
   If TRIM(wBook.Sheets(1).Cells(i, 2)) = "" Then
     Exit For    ' выход из цикла, если закончился список полей в Excel-файле
   End if
   tblOwner = TRIM(wBook.Sheets(1).Cells(i, 1))  ' Owner таблиц
   prntTbl =  TRIM(wBook.Sheets(1).Cells(i, 2))  ' системное имя Parent-таблицы
   prntCol =  TRIM(wBook.Sheets(1).Cells(i, 3))  ' системное имя поля (PK) Parent-таблицы
   chldTbl =  TRIM(wBook.Sheets(1).Cells(i, 4))  ' системное имя Child-таблицы
   chldCol =  TRIM(wBook.Sheets(1).Cells(i, 5))  ' cистемное имя поля (FK) Child-таблицы



   refFound = False
   For Each ref In mdl.References
     refFound = False
     SET joins = ref.Joins
     For Each j In joins
        If Instr(UCase(ref.ParentTable.Owner), UCase(tblOwner)) > 0 _
           AND   UCase(ref.ParentTable.Code) = UCase(prntTbl)        AND    UCase(j.ParentTableColumn.Code) = UCase(prntCol) _
           AND   Instr(UCase(ref.ChildTable.Owner), UCase(tblOwner)) > 0 _
           AND   UCase(ref.ChildTable.Code) = UCase(chldTbl)   AND    UCase(j.ChildTableColumn.Code)  = UCase(chldCol) Then
          'output  "НАЙДЕНО:  " & ref.ParentTable.Owner & "." & ref.ParentTable.Code & "." & j.ParentTableColumn.Code & "   " & ref.ChildTable.Owner & "." &

ref.ChildTable.Code & "." & j.ChildTableColumn.Code
          refFound = True
        Else
          'output  "-- НЕ НАЙДЕНО:  " & ref.ParentTable.Owner & "." & ref.ParentTable.Code & "." & j.ParentTableColumn.Code & "   " & ref.ChildTable.Owner & "." &

ref.ChildTable.Code & "." & j.ChildTableColumn.Code
        End if
     Next
     If refFound Then
       Exit For
     End if
   Next ' поиск среди возможно уже существующих RI-связей;  если refFound = False, то далее пытаемся создать новую связь между таблицами в модели



   SET prnt    = Nothing
   SET Pcolumn = Nothing
   SET chld    = Nothing
   SET Ccolumn = Nothing

   If refFound = False  Then
      For Each tab In mdl.tables
        If UCase(prntTbl) = UCase(TRIM(tab.Code))   AND   Instr(UCase(tab.Owner), UCase(tblOwner)) > 0   AND   NOT tab.isShortcut Then
          SET prnt = tab
          exit for
        End if
      Next
      If Not prnt Is Nothing Then
        ' FindChildByCode(ByVal ChildCode As String,
        '                 ByVal ChildKind As Long,
        '                 ByVal Stereotype As String = "",
        '                 ByVal LastFound As BaseObject = Nothing,
        '                 ByVal CaseSensitive As Boolean = True,
        '                 ByVal IncludeShortcuts As Boolean = False) As BaseObject
        SET Pcolumn = prnt.findChildByCode(prntCol, cls_Column, "", Nothing, False, False)

        For Each tab In mdl.tables
          If UCase(chldTbl) = UCase(TRIM(tab.Code))   AND   Instr(UCase(tab.Owner), UCase(tblOwner)) > 0   AND   NOT tab.isShortcut Then
            SET chld = tab
            exit for
          End if
        Next
        If Not chld Is Nothing Then
          SET Ccolumn = chld.findChildByCode(chldCol, cls_Column, "", Nothing, False, False)
        End if
      End if


      If prnt Is Nothing   OR   Pcolumn Is Nothing   OR   chld Is Nothing  OR    Ccolumn Is Nothing  Then
        output  "----- НЕТ ОБЪЕКТОВ или ПОЛЕЙ в текущей модели:  " & prntTbl & "." & prntCol & " ,    " & chldTbl & "." & chldCol
      Else
         SET newRef = mdl.references.CreateNew()
         newRef.name = "Связь_" + chld.name + "__" + prnt.name
         newRef.code = "ref_"   + chld.code + "__" + prnt.code
         newRef.ForeignKeyConstraintName = "fk_" + chld.code + "__" + prnt.code

         SET newRef.ParentTable = prnt
         SET newRef.childTable  = chld

         SET joins = newRef.Joins
         For Each j In joins
           SET j.ChildTableColumn = cColumn
         Next

         SET symbl = ActiveDiagram.AttachLinkObject(newRef)  ' Показываем связь на текущей диаграмме
         output  "В текущей модели создана связь между:  " & tblOwner & "." & prntTbl & "." & prntCol & "   и   " & tblOwner & "." & chldTbl & "." & chldCol
      End if
   End if

Next ' переход к следующей строке Excel-таблицы

wBook.Close             ' обязательно осовбождаем ресурсы при завершении процедуры
Set objExcel = Nothing  ' обязательно осовбождаем ресурсы при завершении процедуры

MsgBox "Завершен импорт связей между таблицами из файла  " & ExcelFileFullName

End Sub

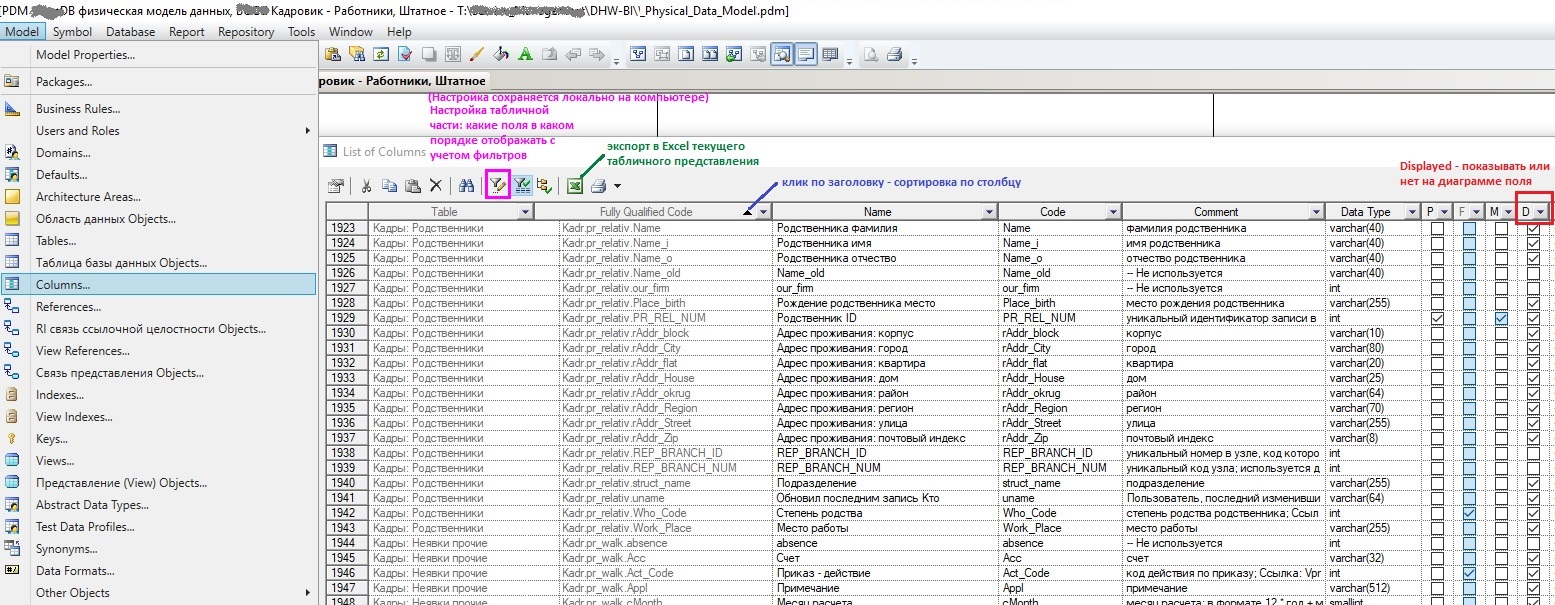

В качестве бонуса: как посмотреть списком все поля физической модели данных? Идем в главное меню: Model -> Columns... Списочная (Grid) форма показывает все поля всех таблиц модели, в том числе в список можно включить дополнительные атрибуты полей. Подобные формы существуют и для других типов объектов модели. Списочные формы обладают богатой функциональностью: щелкайте на иконки, заголовки столбцов и указатели строк. Так, захватывая мышью заголовки столбцов, можно их перещать, изменять порядок представления полей. Выделив несколько указателей строк и нажав Ctrl+C / Delete, можно скопировать в буфер обмена / удалить поля из модели.




Как видно из примера SAP PowerDesigner позволяет адаптировать модели настолько широко, насколько хватает конструктивной фантазии.
